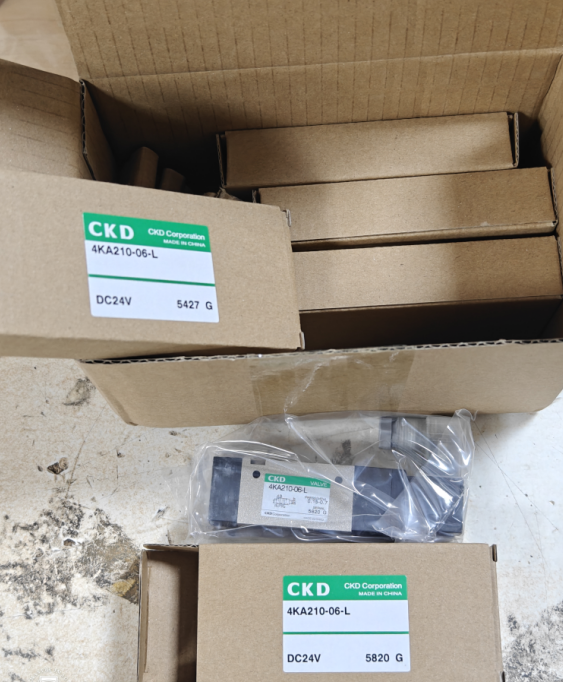

CKD 4KA210-06-L電磁閥采用先導式工作原理，其核心機制通過電磁力與流體壓力的協同作用實現閥門的啟閉控制，具體如下：
一、通電開啟過程
電磁力作用：當電磁線圈通電時，產生電磁吸力，將先導孔打開。
壓力變化：先導孔開啟后，上腔室壓力迅速下降，在關閉件（如閥芯或膜片）周圍形成上低下高的壓差。
流體推動：在壓差作用下，流體壓力推動關閉件向上移動，使閥門打開，允許壓縮空氣通過。
二、斷電關閉過程
彈簧復位：斷電時，電磁力消失，彈簧力將先導孔關閉。
壓力重建：入口壓力通過旁通孔迅速進入上腔室，在關閉件周圍形成下低上高的壓差。
閥門關閉：流體壓力推動關閉件向下移動，閥門關閉，切斷壓縮空氣流通。
三、技術特性與優勢
高耐壓設計：
該電磁閥可承受較高流體壓力（上限較高），適用于需要穩定高壓控制的場景，如自動化機械中的氣動夾具、轉臺定位等。
寬溫域適應性：
工作溫度范圍覆蓋-5℃至50℃，流體溫度可達5℃至150℃，能適應溫度變化較大的工業環境，如燈管制造設備或藥品包裝設備中的氣動控制。
防塵防護結構：
防護等級達IP5X以上，可有效防止固體顆粒侵入，延長設備使用壽命，適用于粉塵較多的生產現場。
快速響應與精準控制：
通過電磁力與壓差的快速切換，實現毫秒級響應，滿足高速自動化生產需求，如三維焊錫印刷基板檢查儀中的氣動動作切換。
四、典型應用場景
氣動夾具控制：
在自動化裝配線中，通過電磁閥控制氣缸的伸縮，實現工件的精準夾持與釋放。
轉臺定位系統：
在間隙式轉臺中，電磁閥控制氣源通斷，實現轉臺的精準定位與鎖定。
省力機械設計：
與DD-MOTOR等省力系統配合，通過電磁閥控制負載的升降或旋轉，降低操作強度。
環境適應性要求高的場景：
在溫度波動較大或粉塵較多的車間中，電磁閥的寬溫域和防塵設計可確保穩定運行。
